直流无刷电机的转子安装过程

                                  直流无刷电机无刷电机转子安装

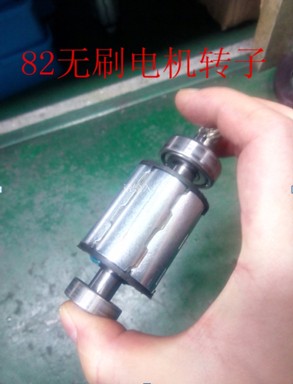

      首先进行的直流无刷电机转子压轴承作业：

1、 领取两种型号的轴承，大的是前端用，小的是后端用；

2、 领取轴承时要检查滚动厂家，型号，规格，检查是否有磕碰或者高处坠地，如有则需要隔离；

3、 在直流无刷电机转子两端套上相应的滚动轴承，并放在相应的工装上；

4、 完成后移至手板压力机工作平台中心

5、 控制好力度，把轴承一次性压入，轴承底面与转子档肩处平行，不得留有空隙。

6、  用力抓住一端轴承外圆，分别在垂直与倾斜45度的情况下转动转子，感觉轴承转动是否异常。

.

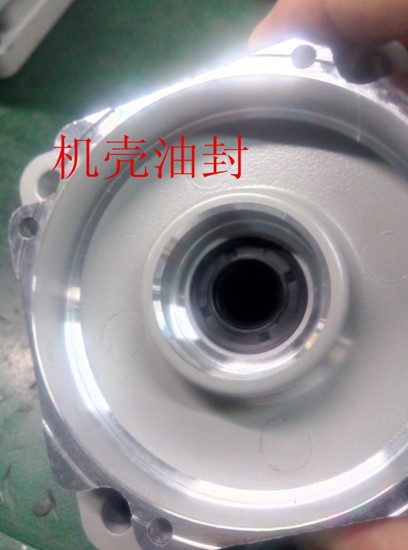

机壳定子部件压油封：

1、        领取对应型号的油封，检查油封是否有划伤，破裂等缺陷；

2、        将油封唇口朝下放置于机壳油封孔内

3、        选用配套油封模具放置于油封上，放在手板压机上

4、        控制好力度，把油封一次性压入，油封底面与前端盖油封孔底面平齐，不得留有空隙。

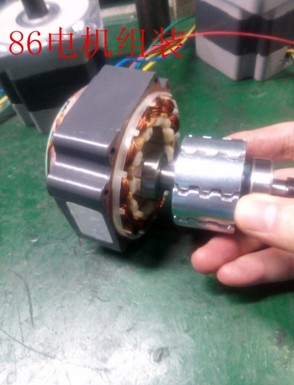

直流无刷电机组装：

1、用气枪将零部件及内孔地方清洁干净，特别注意轴承室；

2、 将转子放入机壳定子部件，放入端板护套，放入波垫装好后盖，用内六角扳手将后端盖用螺钉固定，然后安装出线固定架，护线套，护套等部件。

3、组装后检查，端盖与机壳间不能有缝隙，手动旋转转出轴，应无卡死，擦牢等不良现象。
