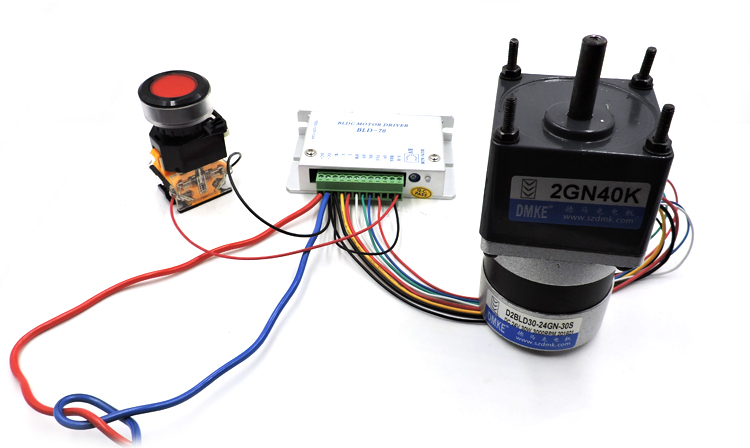

BLD-70接线图（正反转接法）

BLD-70接线图（正反转接法）

一、首先辨识清楚直流无刷电机上的线：

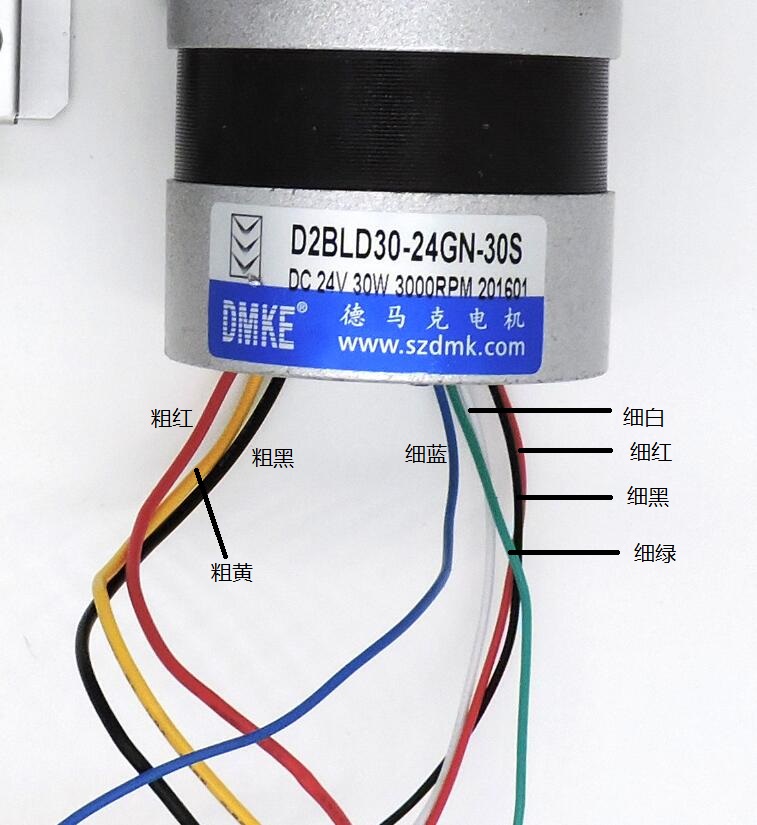

如上图，直流无刷电机一共有八根线

   三根是粗的，五根是细的分别为：

    粗红      细蓝

   粗黄      细白

   粗黑      细红

                   细黑

                   细绿

 分清楚以上的八根线，就方便我们把对应的线连接到驱动器上

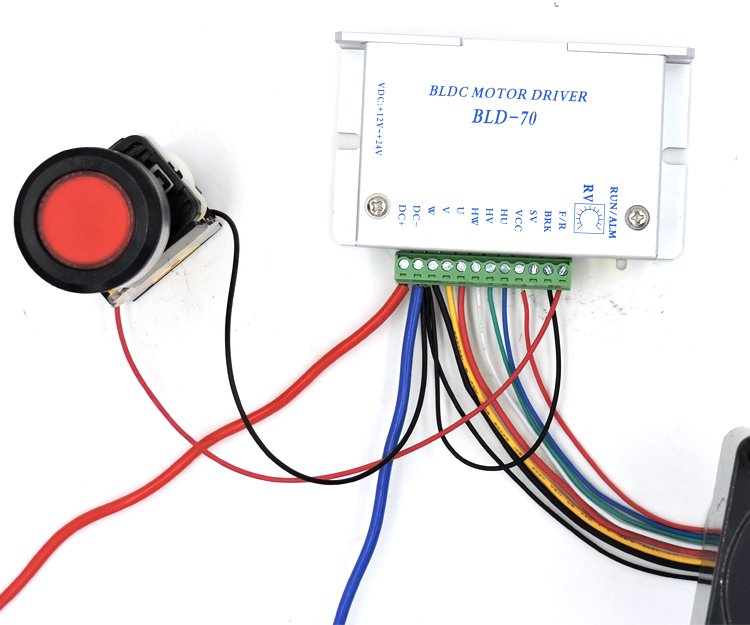

二、驱动器接线图（正反转接法）俯视图：

如上两图所示：

驱动器上从左到右的接线为：（请对应驱动器上的接线口附近的符号来看）

1、首先用一根线把 DC- 与 BRK 相连接

2、DC+   接 电源正极 （最粗的红线）

3、DC-   接 电源负极 （最粗的蓝线） 和 开关的黑线  和 电机的细黑线

4、W     接 电机的粗黑线

5、v     接  电机的粗黄线

6、u     接  电机的粗红线

7、HW    接 电机的细白线

8、HV    接 电机的细绿线

9、HU    接 电机的细蓝线

10、VCC   接 电机的细红线

11、SV    不接线，留空白

12、BRK   用一根线把 DC- 与 BRK 相连接

13、F\R   接 开关的红线
