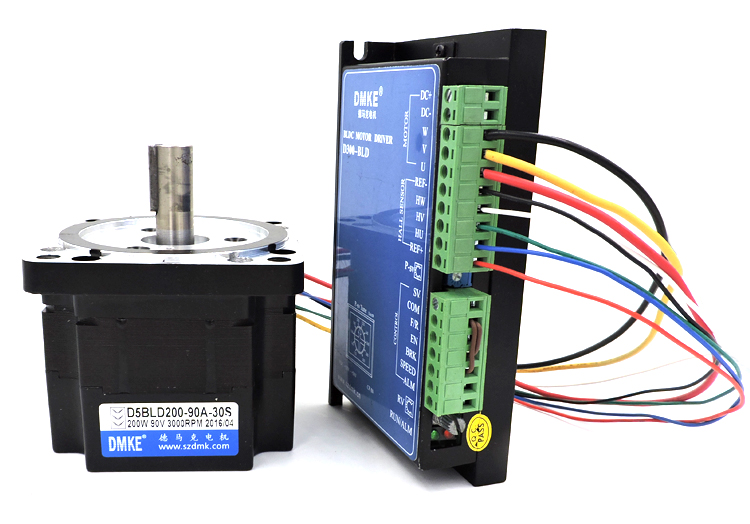

BLD-300B接线图

BLD-300B接线图

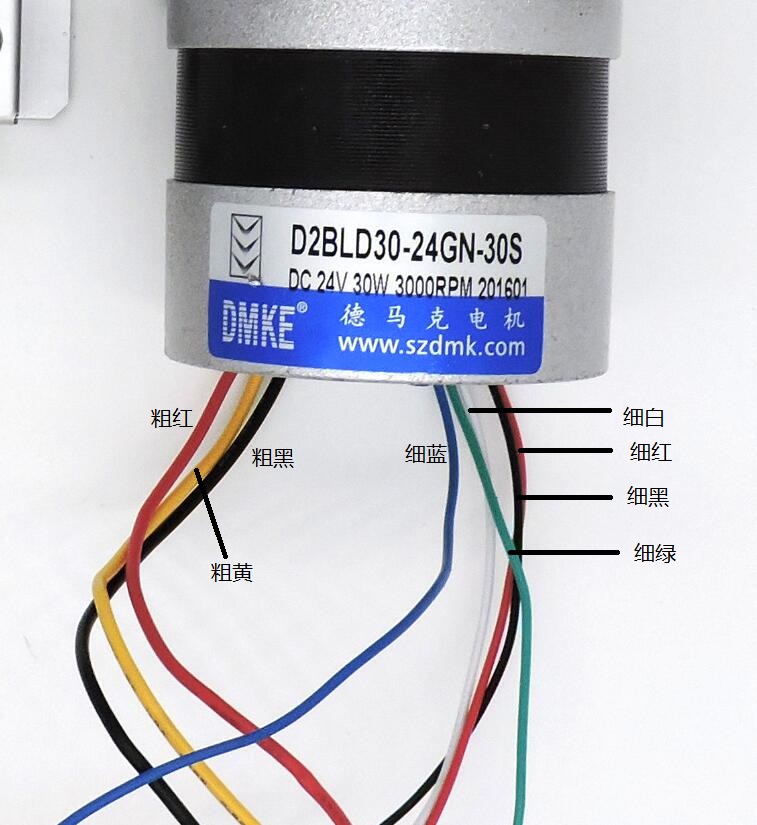

一、首先辨识清楚直流无刷电机上的线：

如上图，直流无刷电机一共有八根线

   三根是粗的，五根是细的分别为：

    粗红      细蓝

   粗黄      细白

   粗黑      细红

                   细黑

                   细绿

 分清楚以上的八根线，就方便我们把对应的线连接到驱动器上

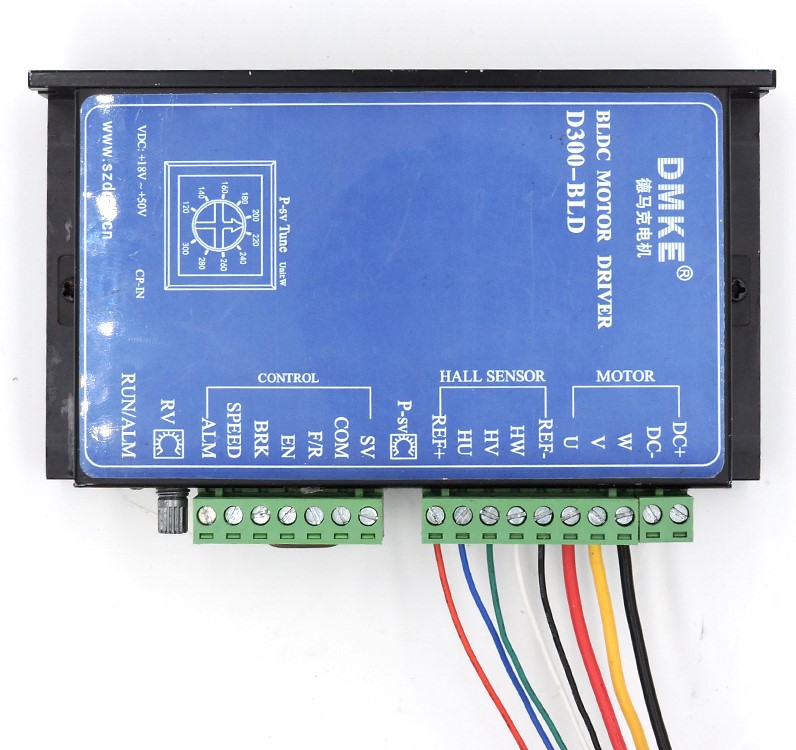

二、驱动器接线图俯视图：

如上图所示：

驱动器上从上到下的接线为：（请对应驱动器上的接线口附近的符号来看）

1、 DC+   接 电源正极

2、DC-    接 电源负极

3、 W      接  电机的粗黑线

4、 v        接  电机的粗黄线

5、 U       接 电机的粗红线

6、REF-    接 电机的细黑线

7、HW    接 电机的细白线

8、HV     接 电机的细绿线

9、HU    接 电机的细蓝线

10、REF+    电机的细红线

11、SV    不接线，留空白

12、COM   另用一条线 接  EN   和再用一条线接 BRK

13、SPEED 不接线，留空白

14、ALM  不接线，留空白
